SHT-1

SHT-1

温湿度传感器


n外观尺寸图









n 内部结构图







n 关键部件品牌、参数、成份


序号

名称

要求及规格

供应商

是否环保



1



线束

Plastic: HX25043-4P(white）

Connector:HX25043-PT

Wire：4P color line，26AWG



XINBAIDE



YES



2

躯壳

PP-30GF（white）

JINFA

YES

3

温湿度芯片

HDC1080

TI

YES

4

透湿膜

OPET-WC50

ANPURU

YES











n 电性能参数：

1、额定电压：DC 3.3V;额定电流：＜2mA



2、温度测量范围：-10℃～110℃（推荐值）；湿度测量范围：10%～70%(推荐值)

3、测量精度：温度±2℃；湿度±5%

4、耐电压：用电压表精度不低于 5%的高压试验设备进行，泄露电流在 0.5mA 档，导电部分与外壳之间施加 1500V，50Hz 持续 1 min，或 1800V/s，应无闪络或击穿现象。

5、使用范围：温度最大测量范围：-40℃～125℃；湿度最大测量范围：0～95%




n 耐环境性能试验 ：

1. 耐低温



将传感器在-40±3℃低温环境下放置 96h 后取出，在常态下恢复 1h，检查其塑料零件应无开裂，测试功能正常。Place the sensor in a low temperature environment of -40±3°C for 96h.


2. 耐高温

传感器在 105±3℃高温环境下，放置 96h 后，取出在常态下恢复 1h，测试功能正常。


3. 耐冷热冲击

将温湿度传感器 VDD 施加 5V 电压，放入冷热冲击箱，高温 85±2℃放置 30min；常温 20±2℃ 放置 30min；低温-20±3℃放置 30min 为一循环，共 20 个循环，恢复 0.5 h 后，测试功能正常。


4. 恒定湿热

将温湿度传感器在温度 40±2℃，相对湿度 90%～95%的环境中放置 168h 后，取出充分除去表面水滴并在常态下恢复 2h，测试功能正常。

n 机械性能：



1. 抗振动特性



频率 20-200Hz，上下振动 4 小时，水平振动 4 小时，传感器本体与引线无明显的损伤（开裂、脱落），电性能无异常情况。


2. 自由跌落

将传感器(带 3cm 引线)，从 1m 的高度自由落体跌落到约 1cm 厚的木板上 5 次，外观应无可见的损伤，性能测试符合要求。

n 厂家关键控制参数及工艺 Key parameters and processes

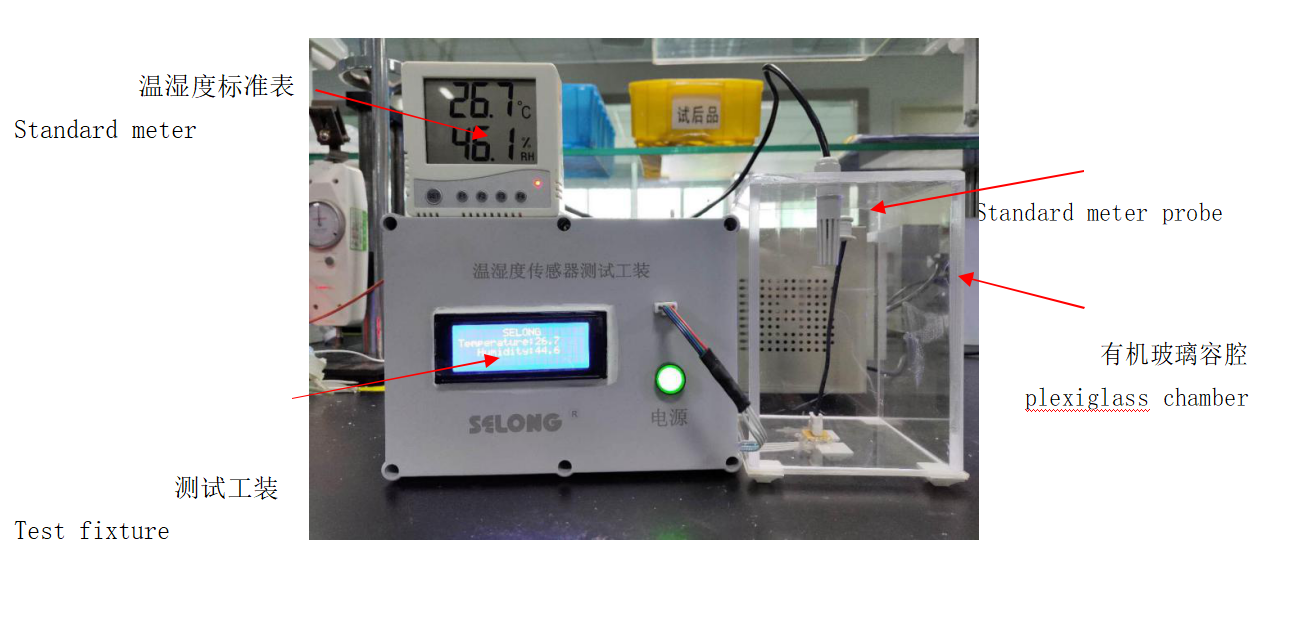

1、测试方法：常温常湿环境下测试，将产品和温湿度标准表探头同时放置在有机玻璃腔体内，





测试工装

温湿度标准表

误差值

允许范围

温度

26.7℃

26.7℃

0

±2℃

湿度

44.6%RH

46.1%RH

1.5%RH

±5%RH









2、线束焊接：焊接温度必须控制在 380℃±20℃范围内。

n 来料包装形式：

每 10PCS 一捆，每层 20 捆，共 4 层，一箱 800PCS。


n 产品使用注意事项:



不要超出最大工作电流。



n （图纸）附件 :
