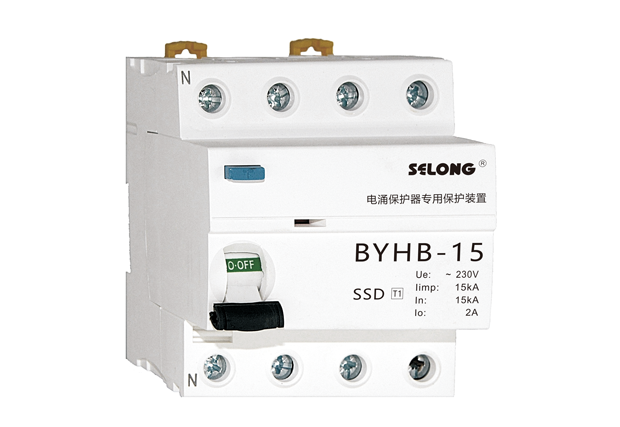

■ 产品概述
BYHB系列SPD后备保护器针对雷电防护技术要求设计，为SPD提供安全可靠的后备保护方案。在雷电流经过SPD回路时，能够确保其通过而不发生脱扣现象。当SPD残流增大，发生短路现象或低压系统发生暂态过电压时，BYHB能够及时切断故障电流，以防止SPD起火燃烧。解决了用传统的MCB或FUSE作为SPD后备保护时所存在的安全隐患问题。
BYHB与一般的MCB相比，残压更低，能够更有效地保护用电设备。
■ 应用范围
适用于400V(50/60Hz)以下TT、IT、TN等低压电源系统。
■ 性能特点
·独立的主电路、辅助及脱扣系统；
·一体化结构，适用不同的保护模式；
·低残压设计，不影响SPD的电压保护水平；
·瞬时或延时脱扣功能，采样精准；
·试验按钮，可随时验证脱扣系统状态；
·宽通容量设计，满足不同试验类型SPD配套使用；
·标准35mm导轨，安装、使用方便；
·增强尼龙外壳，IP20防护等级。
■ 外形尺寸

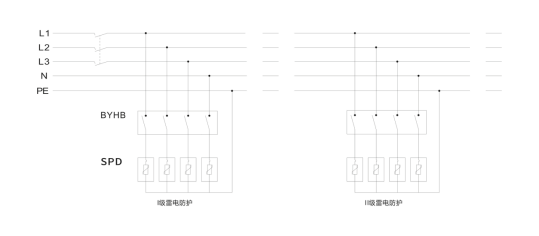

■ 接线图
■ 执行标准
IEC 61643-11:2011
GB/T 18802.1-2011
NB/T 42150-2018
■ 技术参数
|
项 目 |
BYHB-25 BYHB-15 BYHB-100 BYHB-80 BYHB-60 BYHB-40 |
|
试验类型 |
T1 T2 |
|
系统标称工作电压 Uo(V) |
230/400 |
|
冲击电流 Iimp (kA) |
25 15 |
|
最大放电电流 Imax (kA) |
100 80 60 40 |
|
标称放电电流In (kA) |
25 15 50 40 30 20 |
|
额定短路电流 Isc(kA) |
25 |
|
短路动作电流 Io(A) |
2 |
|
短路电流动作时间It(s) |
0.3 |
|
残压 Ures(V) |
300 |
|
接线能力 |
4～35 mm2 |
|
外壳阻燃等级 |
UL94V-0 |
|
外壳防护等级 |
IP20 |
|
安装方式 |
DIN:35mm |
|
工作温度 |
-40℃～70℃ |
|
工作湿度 |
5%RH～95RH |
|
海拔 |
＜ 2000 m |
